Простой ламповый гитарный усилитель своими руками

В этой статье мы расскажем, как собрать ламповый гитарный усилитель своими руками. Ламповый звук отличается уникальным характером и теплотой, что делает его привлекательным для гитаристов. Мы подробно рассмотрим этапы сборки: выбор компонентов и проводку, чтобы вы могли создать качественный усилитель, который подчеркнет звучание вашей гитары. Эта статья будет полезна как новичкам, так и опытным музыкантам, желающим углубить свои знания в звукотехнике и самодельном оборудовании.

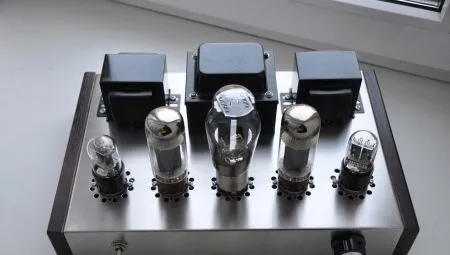

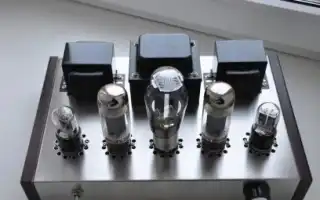

Собираем ламповый гитарный усилитель своими руками

Множество музыкантов применяет звукоусиливающее оборудование не только для записи своих выступлений, но и на живых концертах, особенно те, кто играет на инструментах с относительно тихим или коротким звуком. К таким инструментам можно отнести почти все струнные, особенно электрогитары, которые без усилителя зачастую не могут воспроизвести звук. Похожая ситуация наблюдается и у музыкантов, исполняющих произведения на электронных или электрических инструментах.

Недостаточная громкость может быть характерна для небольших духовых инструментов, таких как флейта, губная гармошка, свирель и другие подобные дудки. Даже такие инструменты, как баян или аккордеон, могут звучать довольно тихо в больших концертных залах. Существуют также электропианино, которые предназначены не только для создания эффектов, но и для полноценного звучания на таких площадках, как стадионы и аэродромы.

В этой статье мы рассмотрим процесс создания ламповых гитарных усилителей для домашнего использования и шаги по их самостоятельной сборке.

Создание простого лампового гитарного усилителя своими руками привлекает внимание как начинающих, так и опытных музыкантов. Эксперты отмечают, что такой проект позволяет не только углубиться в технические аспекты электроники, но и получить уникальный звук, который сложно воспроизвести с помощью цифровых устройств. Ламповые усилители известны своим теплым и насыщенным тембром, что делает их идеальными для различных музыкальных стилей.

По мнению специалистов, ключевыми этапами в процессе сборки являются выбор качественных компонентов и тщательное проектирование схемы. Это требует определенных знаний, но результат стоит затраченных усилий. Кроме того, сам процесс сборки может стать увлекательным хобби, способствующим развитию навыков и понимания работы оборудования. В конечном итоге, самодельный усилитель не только обогатит звук гитары, но и станет предметом гордости для его создателя.

Простейший гитарный усилитель из хлама [ часть 1 ] Simplest Tube Guitar Amp From Crap – part 1

Характеристики

Для гитаристов, особенно тех, кто выступает на сцене или играет на электрогитарах, жизненно необходимо выбрать усилитель, обеспечивающий высококачественное звучание инструмента. Тем не менее, не все начинающие музыканты имеют финансовую возможность приобретать дорогостоящее оборудование от известных брендов, выпускающих такую аудиотехнику.

Известно, что ламповые гитарные усилители (комбики) способны воспроизводить наиболее натуральный звук. Их звук полностью не сравним с тем, который выдают современные усилители на основе микросхем и транзисторов. Ламповые устройства способны выдавать звуки с совершенно чистыми, сбалансированными и завораживающими басами либо яркими высокими частотами. Однако даже не профессиональные ламповые усилители, произведённые известными брендами, стоят значительно дороже, чем аналогичные по характеристикам комбики на полупроводниках.

Тем не менее, ламповые усилители имеют определённые недостатки, которых нет у транзисторных устройств. К числу этих недостатков относятся:

• громоздкость и внушительный вес готового изделия;
• меньшая надёжность ламп по сравнению с транзисторами;
• значительный нагрев компонентов, который может приводить к поломке электрических цепей и выходу из строя отдельных элементов;
• естественный дефицит нужных ламп в свете широкого распространения электронных устройств и постепенного закрытия производства комплектующих для устаревшей аудиотехники.

Однако эти трудности не останавливают музыкантов на пути к созданию качественного звука для своих гитар. Поэтому гитаристы нередко предпочитают разрабатывать подходящие модели усилителей для домашнего использования, а затем самостоятельно их собирают, что значительно экономит средства по сравнению с покупкой готовых заводских устройств.

Выбрав наиболее подходящую для себя схему, важно провести её глубокий анализ, консультируясь при этом со специалистами. Необходимо составить список всех деталей, которые понадобятся как для электрической схемы усилителя, так и для конструкции (шасси), где располагаются все компоненты и осуществляется монтажная цепь между ними.

Интересные факты

Вот несколько интересных фактов о создании простого лампового гитарного усилителя своими руками:

1. Тепловая энергия и звук: Ламповые усилители работают на основе термоэлектронной эмиссии, где электроны выбиваются из нагретой катоды и движутся к аноду. Это создает уникальное звучание, которое многие музыканты описывают как “теплое” и “музыкальное”. Процесс нагрева ламп также влияет на их звучание, и многие гитаристы предпочитают “разогревать” усилитель перед игрой для достижения наилучшего звука.

2. Простота схемы: Основная схема лампового усилителя может быть довольно простой и состоит всего из нескольких компонентов: ламп, трансформаторов, резисторов и конденсаторов. Это делает его доступным для сборки даже для начинающих радиолюбителей. Существует множество схем, которые можно найти в интернете, и многие из них можно адаптировать под свои нужды.

3. Кастомизация и уникальность: Создание лампового усилителя своими руками позволяет музыканту не только получить уникальный звук, но и настроить усилитель под свои предпочтения. Можно экспериментировать с различными типами ламп, изменять параметры схемы и даже разрабатывать собственный корпус, что делает каждый проект индивидуальным и отражает личный стиль создателя.

Как сделать ламповый комбик?

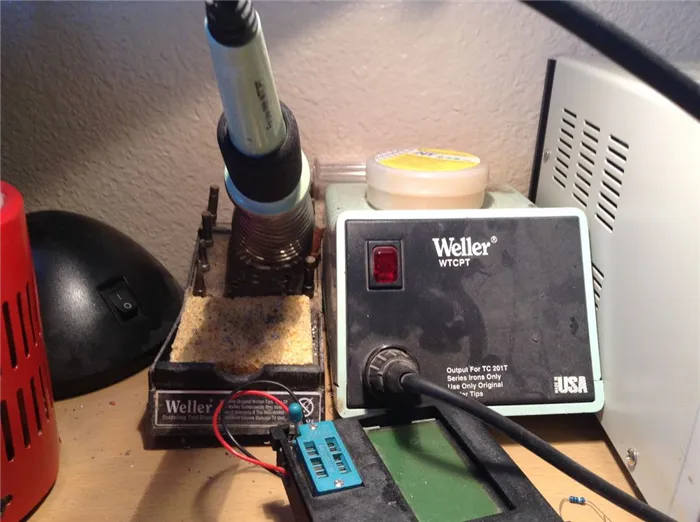

Шаг 1: Необходимые инструменты

Для того чтобы собрать усилитель, вам потребуются следующие инструменты и материалы:

• паяльник;
• дрель;
• клеевой пистолет;
• сверла для металла и дерева разных размеров;
• одно большое сверло диаметром 1,3 см.

Шаг 2: Материалы

• силовой трансформатор, способный выдавать 277-300 В;
• трансформатор накала на 6 В;
• выключатель;
• мощный прямой тетрод 6П6С;
• лампы 12А – 7 штук;
• ДСП;
• привод CD-ROM;
• потенциометр на 100 кОм – 2 шт.;
• аудиоразъём 6,4 мм;
• конденсаторы 0,02 мкФ – 3 шт.;
• конденсатор 0,002 мкФ;
• электролитический конденсатор на 120 мкФ;
• электролитический конденсатор на 10 мкФ;
• резисторы: 10 кОм, 32 кОм, 100 кОм, 1 М;
• мостовой выпрямитель;
• индуктивный дроссель;
• выходной трансформатор 900:4.

Гитарный ламповый усилитель (по мотивам Marshall JCM 800)

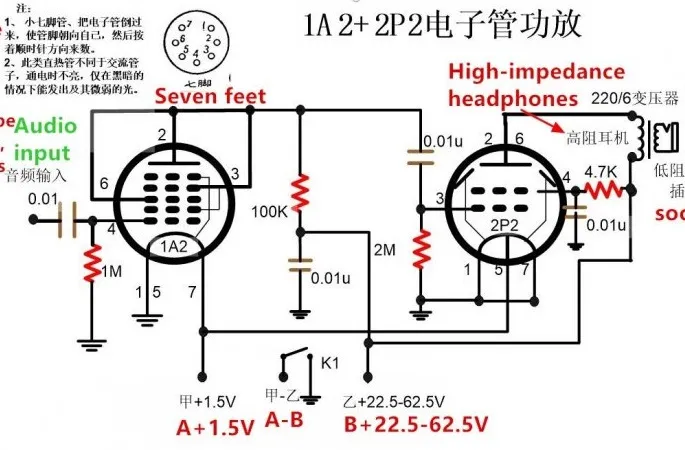

▍ Изучаем схему

Схема усилителя была значительно упрощена разработчиками. Высокие сопротивления, расположенные между сеткой и катодом, служат для возврата к катоду электронов, которые накапливаются на сетке. Эти резисторы называются гридликами или сеточными утечками. Без их присутствия сетки могли бы получить отрицательный потенциал, что привело бы к блокировке работы лампы.

Отрицательный потенциал на сетке замедляет движение электронов к аноду, что приводит к снижению анодного тока. В то же время положительный потенциал на сетке ускоряет движение электронов к аноду, что, соответственно, увеличивает анодный ток.

Таким образом, именно так работает усилительная лампа. Небольшое изменение напряжения на сетке вызывает значительное изменение тока анода. Это создает мощность в выходном каскаде, которая передается трансформатором на громкоговоритель.

Входной каскад, в свою очередь, обеспечивает то, что изменение тока в анодной цепи приводит к изменению напряжения на нагрузочном резисторе. Это несоразмерное изменение по сравнению с изменением на сетке первой лампы и представляет собой предполагаемое усиление переменного напряжения.

Кроме того, экранирующая сетка выходного лучевого тетрода соединена с положительным анодным питанием через резистор постоянного тока и с общим проводом через переменный ток с помощью конденсатора. Экранирующая сетка способна нейтрализовать объемный заряд, что, в свою очередь, улучшает коэффициент усиления лампы.

▍ Проведение испытаний

При первом запуске усилитель успешно заработал. Сигнал гитары попадает на усилитель через самодельный овердрайв по схеме Klon Centaur, а затем на электронную нагрузку Torpedo Captor X. Я выбрала эмуляцию кабинета с одним 15-дюймовым и одним 12-дюймовым громкоговорителем.

Свечение катодов неявно заметно, поскольку используются лампы с прямым накалом. В данном случае катод представляет собой простую нить, покрытую веществом, усиливающим эмиссию электронов. Свет, испускаемый катодом, едва виден, и только в полной темноте это возможно.

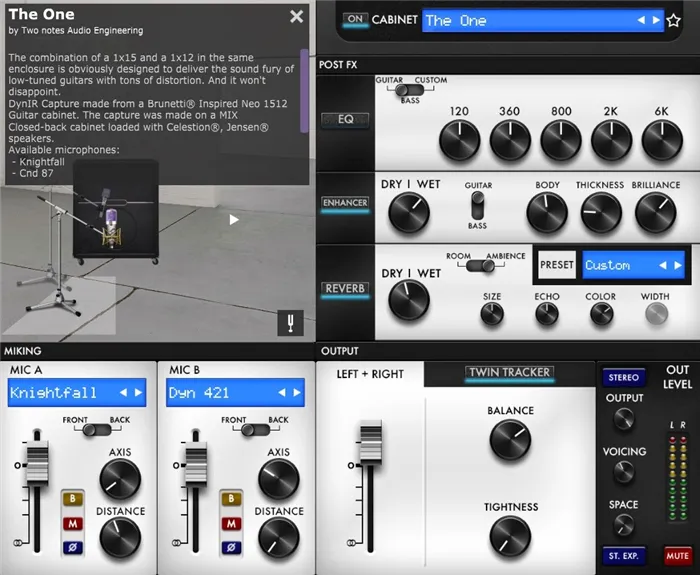

В дополнение к ревербератору в настройках Torpedo Remote я включила «энхансер», то есть усилитель гитарного звука. Без этой функции звук получается зудящим и невыразительным. Дело в том, что усилитель изначально не предназначался для гитар, а разрабатывался для прослушивания музыки через небольшой громкоговоритель. Фактически, он был создан для того, чтобы несколько раз его послушать и затем поставить на полку как стильный аксессуар. Однако не стоит делать преждевременные выводы.

Вместо использования улучшителя звука можно задействовать аттенюатор с реактивной нагрузкой, которая имитирует работу громкоговорителя. Это позволяет получить более концентрированный звук. Также можно использовать реактивный аттенюатор в сочетании с улучшителем.

Нужно отметить, что мощными и драйвовыми наигрышами данный усилитель не сможет передать свою силу. Он испытывает недостаток в средних частотах. Низкие частоты не ревут и не гудят, а скорее издают хриплые звуки. Это говорит не о перегрузке овердрайва или создании дисторшена, а о проявлении распыленного фузз-звучания. Тем не менее, такой звук может быть полезен для создания атмосферных стилей игры.

Давайте обратим внимание на то, как анодное напряжение влияет на звучание усилителя.

На мой взгляд, оптимальный перегруженный звук можно получить при напряжении около 24 вольт. При 36 вольтах звук становится грубым. Однако чистый звук в этих условиях вполне неплох, хотя и имеет своёобразный характер.

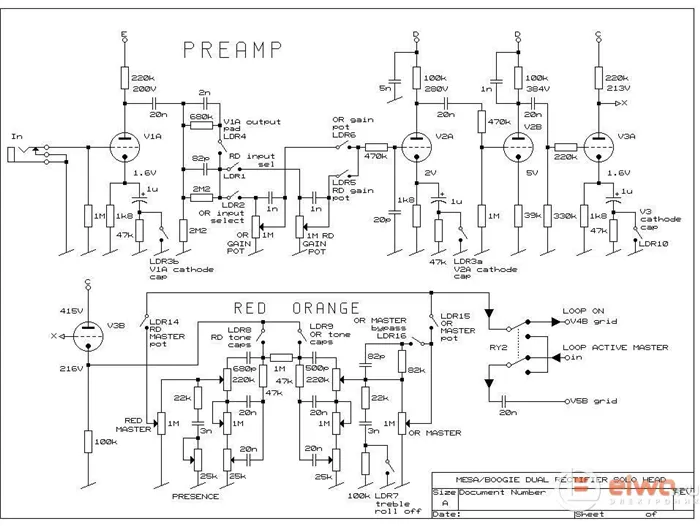

Схема лампового усилителя для гитары

Для разработки колонки был создан гитарный усилитель с мощностью 100 Вт. Схема представляет собой традиционный оконечный усилитель, использующий четыре лампы EL34. Она основана на конструкции схемы Marshall мощностью 100 Вт. Однако вы можете выбрать любую другую проверенную схему:

Что касается трансформатора, его характеристики следующие: высота сердечника составляет 10 см, ширина — 12 см, толщина — 4,4 см, а вес — почти 5 кг.

Этот трансформатор предназначен для подключения к сети с напряжением 220 В и обеспечивает выходное напряжение: 320 В, 0,4 А; 16 В для управления реле и низковольтной частью; накал — 6,3 В и 8 А.

Приобретение готовых усилителей и колонок с аналогичными динамиками и усилителями мощности начинается от 800 долларов, поэтому сборка комбоусилителя своими руками — это вполне разумное решение.

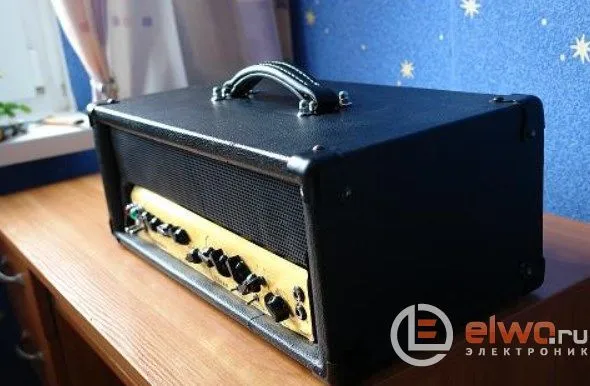

Звучание комбика

После подключения громкоговорителя к усилителю, разница в качестве звука по сравнению с китайским оборудованием «базового уровня» становится очевидной. Это совершенно иной звук той же самой гитары!

После подключения к 50-ваттному ламповому усилителю звук звучит чисто, без посторонних искажений. Важно отметить, что качество динамиков и аккуратность отделки корпуса являются критически важными факторами.

Вам также могут быть интересны следующие материалы:

1. Бестрансформаторный усилитель Мамонт-1
2. Усилитель низкой частоты с акустическим агрегатом. А.Пикерсгиль
3. Большой усилитель для мощного звучания
4. Простой двухтактный усилитель
5. Гибридный УМЗЧ Уим де Джегера (70 Вт)

1. EL34
   • Все статьи с данной радиолампой
   • Справочные данные
2. 12AX7
   • Все статьи с данной радиолампой
   • Справочные данные

Комментарии к статьям на сайте временно отключены из-за значительного объёма спама.

Реклама: Оформляйте в России силовые тренажеры и спортивный инвентарь в специализированном магазине. — Мы приобрели многофункциональный силовой тренажер для спортивного зала через интернет-магазин.

При перепечатке материалов ссылка на первоисточник обязательна.

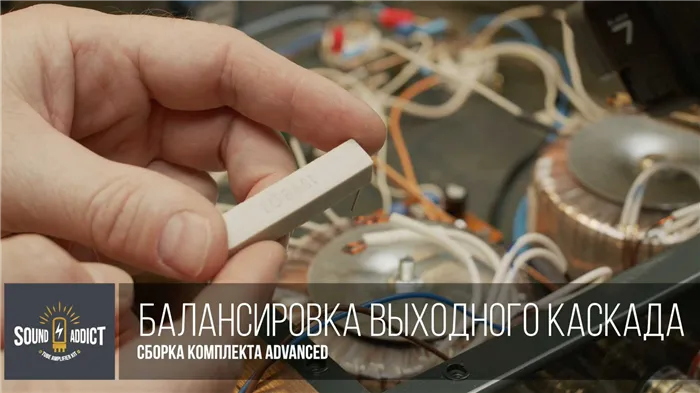

ШАГ 34. БАЛАНСИРОВКА ВЫХОДНОГО КАСКАДА / Advanced

34.3. Подключите вольтметр к выходу правого канала, установив его в режим измерения переменного напряжения с пределом 20 вольт, а также подключите керамический резистор нагрузки на 8 Ом (обозначенный на схеме как Rn).

34.4. Затем отсоедините конденсатор С4 от ножки 6 лампы 6Н9С и временно припаивайте его к ножке 5 той же лампы. Таким образом, оба конденсатора — C3 и C4 должны быть соединены с ножкой 5 лампы 6Н9С.

34.5. Теперь на выходные лампы поступает неинвертированный сигнал. Если ранее сигнал шёл с ножки 5 и ножки 6 в противофазе, то теперь он стал синфазным. В результате, если токи через выходные лампы ранее складывались, то теперь они будут вычитаться. Если эти токи равны, они компенсируют друг друга, и на выходе усилителя при подаче такого сигнала будет фиксироваться ноль вольт. Если лампы не сбалансированы, то есть амплитуды напряжений различаются, на выходе будет наблюдаться ненулевое напряжение. С помощью балансировочного резистора R11 мы добиваемся того, чтобы это напряжение стало равным нулю, что свидетельствует о сбалансированности каскада.

34.6. Включите усилитель. Запустите генератор. Поверните регулятор громкости вправо и следите за показаниями вольтметра. Ваша задача — с помощью вращения резистора R11 добиться минимально возможного напряжения. Предположим, вы включили усилитель, прогрели его, запустили генератор и начали вращать регулятор громкости, при этом вольтметр показывает 1 вольт. В таком случае возьмите отвертку и вращайте R11 в любую сторону. Вы заметите, как напряжение сначала уменьшается, а затем начинает увеличиваться. Ваша цель — поймать минимальное значение напряжения. Это и есть процесс балансировки.

34.7. Припаивайте конденсатор С4 обратно к ножке 6 лампы 6Н9С и повторите всю процедуру для второго канала.

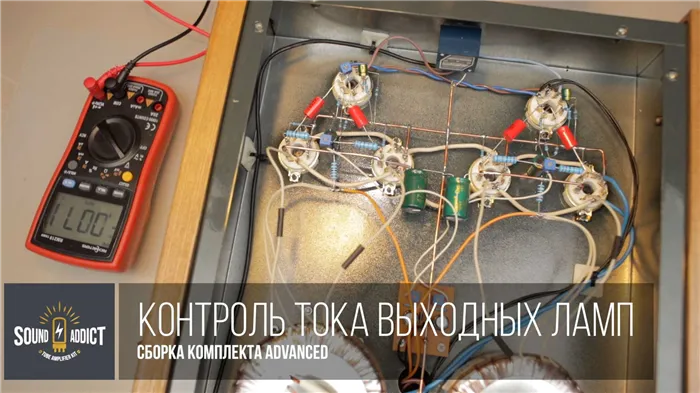

ШАГ 33. КОНТРОЛЬ ТОКА ВЫХОДНЫХ ЛАМП / Advanced

33.1. Теперь необходимо проверить ток через выходные лампы.
Для этого установите тестер в режим измерения постоянного напряжения (предел 20 вольт). Подключите минусовой щуп к точке, где соединяются R14 со средними выводами ТВЗ, а положительный щуп — к аноду одной из ламп EL34, к ножке 3.

33.2. Включите усилитель в сеть и подождите несколько минут, пока лампы прогреются. Вольтметр должен показать 1.5 вольта. Если напряжение отличается, корректируйте его, вращая резистор R15 на плате смещения.

33.3. Затем отключите усилитель, аккуратно подключите прибор к тем же выводам, но уже на другом канале и также установите напряжение в 1.5 вольта.

Шаг 3: Сборка корпуса усилителя

После того как все электронные компоненты были собраны и протестированы, следующим важным этапом является сборка корпуса усилителя. Корпус не только защищает внутренние элементы, но и влияет на акустические характеристики устройства. Рассмотрим основные шаги, которые помогут вам создать качественный и эстетически привлекательный корпус для вашего лампового гитарного усилителя.

Выбор материалов

Для корпуса усилителя можно использовать различные материалы, такие как дерево, металл или комбинированные варианты. Дерево, например, придаёт усилителю теплый и естественный звук, а также позволяет легко обрабатывать его. Металлические корпуса более прочные и защищают от электромагнитных помех, но могут негативно сказаться на звуке, если не будут должным образом экранированы.

Проектирование корпуса

Перед началом сборки необходимо создать проект корпуса. Это можно сделать на бумаге или с помощью специальных программ для 3D-моделирования. В проекте следует учесть размеры всех компонентов, включая трансформаторы, лампы, печатные платы и разъемы. Также важно предусмотреть вентиляционные отверстия для предотвращения перегрева.

Изготовление деталей

После завершения проектирования можно приступить к изготовлению деталей. Если вы выбрали деревянный корпус, вам понадобятся следующие инструменты: пила, шлифовальная машина, дрель и отвертки. Для металлического корпуса могут потребоваться сварочный аппарат и специальные инструменты для обработки металла. Важно аккуратно вырезать и обрабатывать все детали, чтобы они идеально подходили друг к другу.

Сборка корпуса

Сборка корпуса начинается с создания основы. Убедитесь, что все углы ровные, а соединения крепкие. Если вы используете дерево, рекомендуется использовать клей для дерева и саморезы для дополнительной прочности. Для металлического корпуса можно использовать заклепки или сварку. После сборки основы можно переходить к установке стенок и крышки.

Установка компонентов

После того как корпус собран, можно приступать к установке внутренних компонентов. Начните с крепления трансформаторов и печатной платы. Убедитесь, что все элементы надежно закреплены и не имеют возможности перемещаться. Затем установите лампы, разъемы и другие элементы управления. Не забудьте оставить достаточно места для подключения проводов и обеспечения вентиляции.

Финишная отделка

После установки всех компонентов можно заняться финишной отделкой корпуса. Если вы использовали дерево, его можно покрыть лаком или краской для защиты и улучшения внешнего вида. Металлические корпуса можно покрасить или покрыть порошковой краской для защиты от коррозии. Также стоит подумать о добавлении ручек и ножек для удобства транспортировки и установки.

Тестирование и настройка

После завершения сборки корпуса и установки всех компонентов, важно провести тестирование усилителя. Подключите его к гитаре и проверьте работу всех функций. Обратите внимание на возможные шумы или перегрев. Если все работает корректно, можно наслаждаться результатом своей работы и звучанием вашего нового лампового гитарного усилителя.

Вопрос-ответ

Почему нельзя включать ламповый усилитель без нагрузки?

Такое напряжение может разрушить изоляцию в вашем выходном трансформаторе и может привести к дуговому разряду ламп и их саморазрушению.

В чем прикол лампового усилителя?

В ламповых усилителях есть специальные электронные радиолампы. Именно за счёт этих деталей громкоговорители приводятся в движение. От большинства современных ресиверов и усилителей устройство отличается тем, что в нём нет транзисторов и микросхем. Именно это делает звук по-настоящему особенным.

Можно ли подключить гитару к обычному усилителю?

Да, гитару можно подключить к компьютеру. Цифровые усилители с высокой точностью воссоздают аналоговое звучание инструмента, вы даже не услышите разницу. И комбик вам не понадобится, только вряд ли вы сильно сэкономите.

Что лучше ламповый или транзисторный усилитель?

Как показывает практика, транзисторные усилители при их правильном использовании по объективным техническим характеристикам значительно превосходят ламповые. Тем не менее, многие специалисты отдают предпочтение ламповым усилителям, несмотря на их заоблачную стоимость.

Советы

СОВЕТ №1

Перед началом сборки усилителя тщательно изучите схемы и принципы работы ламповых усилителей. Понимание основных компонентов и их функций поможет избежать ошибок и упростит процесс сборки.

СОВЕТ №2

Используйте качественные компоненты, такие как трансформаторы и конденсаторы. Это не только улучшит звук вашего усилителя, но и повысит его надежность и долговечность.

СОВЕТ №3

Обязательно соблюдайте меры безопасности при работе с высокими напряжениями, которые присутствуют в ламповых усилителях. Используйте защитные очки и перчатки, а также работайте в хорошо проветриваемом помещении.

СОВЕТ №4

Не спешите с настройкой звука. После сборки усилителя дайте ему время прогреться, а затем экспериментируйте с различными настройками, чтобы найти идеальный звук, который вам нравится.
